第二章 第六节 织物分析
织物所采用的组织、原料、密度，后整理方法等不同，其形成的织物外观上也就各不相同。
为了满足客户的要求，我们要对客户提供的样品进行周到和细致地分析，以便获得正确地分析结果，为设计、改造或仿造织物提供正确的资料。
一、鉴别织物的正反面
对布样进行分析工作时，首先应确定织物的正反面。织物的正反面一般是根据其外观效应加以判断。下面列举一些常用的判断方法。
1.一般织物正面比较平整、光滑、图案组织细致、层次分明、花纹轮廓清淅，色泽均比反面清晰美观。
2.具有条格外观的织物和配色模纹织物其正面花纹必然是清晰悦目的。
3.凸条及凹凸织物，正面紧密而细腻，具有条状或图案凸纹，而反面较粗糙，有较长的浮长线。
4.起毛织物：单面起毛织物，其起毛绒一面为织物正面。双面起毛绒织物，则以绒毛光洁，整齐的一面为正面。
5.观察织物的布边：如布边光洁，整齐的一面为织物正面。
6.双层，多层及多重织物，如正反面的经纬密度不同时，则一般正面具有较大的密度或正面的原料较佳,反面浮长较长。
7.纱罗织物：纹路清晰绞经突出的一面为织物正面。
8.毛巾织物：以毛圈密度大的一面为正面。 多数织物其正反面有明显的区别，但也有不少织物的正反面极为近似，两面均可应用。因此对这类织物可不强求区别其正反面。
9. 印花织物：花型清晰，色泽较鲜艳的一面为正面。
10.整片的织物：除出口产品以外，凡粘贴有说明书（商标）和盖有出厂检验章的一般为反面。多数织物，其正面反面有明显的区别，但也有不少织品的正反面极为相似，两面均可应用，因此对这类织物可不强求区别其正反面
二、鉴别织物经纬向
在决定了织物的正反面后，就需判断出在织物中那个方向是经纱，哪个方向是纬纱，这对分析织物密度，经纬纱特数和织物组织等项目来说，是先决条件。 区别织物经纬向的主要依据如下：
1.如被分析织物的样品是布边的，则与布边平行的纱线便是经纱，与布边垂直的则是纬纱；
含有浆份的是经纱，不含浆份的是纬纱。
2.一般织物密度大的一方为经纱，密度小的一方为纬纱。
3.有筘路、经柳等织疵的为经线；有亮丝、稀弄等织疵的为纬线。
4.织物中若干纱线的一组是股线，而另一组是单纱时，则通常股线为经纱，单纱为纬纱。
5.若单纱织物的成纱捻向不同时，则Z捻纱为经向，S捻纱为纬向。
6.若织物成纱的捻度不同时，则捻度大的多数为经向，捻度小的为纬向。
7.经纬粗细不一样时,通常细度细的为经线，反之为纬线；
8.如织物的经纬纱特数，捻向，捻向都差异不大，则纱线的条干均匀，光泽较好的为经纱。
9.毛巾类织物，其起毛圈的纱线为经纱，不起毛圈的纱线为纬纱。
10.条子织物其条子方向通常是经向。
11.若织物有一个系统的纱线具有多种不同特数时，这个方向则为纬纱。
12.纱罗织物，有扭绞的纱线为经纱，无扭绞的纱线为纬纱。
13.在不同原料交织中，一般棉毛或棉麻交织的织物，棉为经纱；毛丝交织物中，丝为经纱。 毛丝棉交织物中，则丝，棉为经纱；天然丝与绢丝交织物中，天然丝为经纱；天然丝与人造丝交织物中，则天然丝为经纱。
三、经纬密度的分析（通常单位：根／cm、根／10cm、根／英寸 ）
常用方法：
1.将布样放平整，用放大镜数1cm内的经(纬)线数，可以是小数；也可数3-5CM 内的经(纬)线数,再折算成经(纬)密度。
2.找组织简单的块面（原组织），数1cm内其组织循环个数，再乘以一个组织循环的经（纬）线数；
3.剪1 cm见方的的布样（不能剪斜），逐一找出并数清其经纬线数。
四、测定经纬纱缩率
测定经纬纱缩率的目的是为了计算纱线的特数和织物用纱量等。由于纱线在形成织物后，经（纬）纱在织物中交错屈曲，因此织造时所用之纱线长度大于所形成织物的长度。因而我们把其差值与原长之比值称为缩率。以ａ（％）表示。
缩率=100%×（伸直长度-试样中长度）/伸直长度
经纬纱缩率的大小，是工艺设计的重要依据，他对纱线的用量，织物的物理机械性能和织物的外观均有很大的影响。
影响缩率的因素很多，织物组织，经纬纱原料及特数，经纬纱密度及在织造过程中纱线的张力等的不同，都会引起缩率的变化。
分析织物时，测定缩率的方法，一般在测试样品边缘沿经（纬）向量取10cm的织物长度。并记上记号（样品小时，可量取５ｃｍ的长度），将边部的纱缨剪短（这样可以减少纱线从织物中拔出来时产生的意外伸长），然后轻轻将经（纬）纱从样品中拔出，用手指压住纱线的一端，用另一只手轻轻的将纱线拉直（张力要恰当，不可有伸长现象）。用尺量出记号之间的经（纬）纱长度,这样连续记录十个数后，取其平均值，代入上述公式中，即可求出经或纬纱的缩率值。这种方法简单易行，但精确程度较差，测定纱线缩率的目的是为了计算纱线特数和织物用纱量等。
在测定中应注意以下几点：
１．在拔出和拉直纱线时，不能使纱线发生退捻或加捻。对某些捻度较小或强力很差的纱线， 应经量避免发生意外伸长。
2．分析刮绒和缩绒织物时，应先用剪刀或火柴除去表面的绒毛，然后再仔细的将纱线从织物中拔出。
3.粘胶纤维在潮湿状态下极易伸长，故在操作时避免手汗沾湿纱线。
五、测算经纬纱特数
纱线是用特数来表示其细度的。纱线特数是1000m的纱线在公定回潮率时的重量克数。计算公式如下：
tex=1000G/L
式中:tex表示经或纬纱特数；
G表示在公定回潮率时的重量（g）；
L表示长度（m）。
纱线特数的测定一般有两种方法:
1.比较测定法：此方法是将纱线放在放大镜下，仔细的与已知特数的纱线进行比较，然后决定经纬纱的特数。此方法测定的准确程度与试验人员的经验有关。由于做法简单迅速，工厂的试验人员往往乐于采用。
2.称重法：在测定前必须先检验样品的经纱是否上浆，若经纱是上浆的，则应对样品进行退浆处理。测定时从10cm×10cm织物中，取出10根经纱和10根纬纱，分别称其重量。测出织物的实际回潮率，在经纬纱缩率已知的条件下，经纬纱特数可用下式求出：
tex=G（1-a）（1+W~）/（1+W）
式中:G表示10根经纱或纬纱实际测算经纬纱特数重量；
a表示经或纬纱缩率；W表示织物的实际回潮率；
W~表示该种纱线的公定回潮率。
以下为各种纱线的公定回潮率（%）：棉 8.5 ；粘胶 13 ；精梳毛纱 16 ；粗梳毛纱 15 ；晴纶 2 ；醋脂 7 ；绢丝 11 ；涤纶 0.4 ；锦纶 4.5 ；维纶 5 ；丙纶 0 。
六、鉴别经纬纱原料
常用的鉴别方法:
1.手感目测法:不需要任何仪器，依据鉴别者的经验判断。
2.燃烧法:常用于鉴别化纤和天然纤维。燃烧特殊芳香味有硬块的为化纤，成粉末状有毛发或纸烧焦味的为棉、丝、麻等。
3.显微镜法:利用显微镜观察纤维的纵向和横向截面形状，根据纤维的各种不同形态特征来鉴别纤维。通常用于鉴别天然纤维。
4.化学溶解法等，利用纤维在化学溶剂中的溶解性能来鉴别纤维，尤其适用于混纺纱,它是选用适当的溶剂，使混纺织物中的一种纤维溶解，称取留下的纤维重量，从而也知道溶解纤维的重量，然后计算混合百分率。
七、 概算织物重量
织物重量是指织物每平方米的无浆干重克数。它是织物的一项重要的技术指标。它也是对织物进行经济核算的主要指标，根据织物样品的大小及具体情况，可分两种试验方法。
1．称重法 用此方法测定织物重量时，要使用扭力天平，分析天平等工具。在测定织物每平方米的重量时，样品的面积一般取10×10（cm）。面积愈大，所得结果就愈正确。在称重前，将退浆的织物放在烘箱中烘干，至重量恒定，称其干重，则
G（g／m2）=gxl0000/（Lxb）
式中:G--样品每平方米无浆干重（g／平方米）；
s--样品的无浆干重（g）；L--样品长度（cm）；
b--样品宽度（cm）。
2．计算法 在遇到样品面积很小、用称重法不够准确时，可以根据前面分析所得的经纬纱特数，经纬纱密度，经纬纱缩率进行计算，其公式如下：
G={10P,×Tex,/[（1-a,）×1000]+10P。×Tex。/[（1-a。）×1000]}×[1/（1+W'）] =1/100×[P,×Tex,/（1-a,）+P。×Tex。/（1-a。）]×[1/（1+W'）] =1/[100×（1+W'）]×[P,×Tex,/（1-a,）+P。×Tex。/（1-a。）]
式中: G——样品每平方米无浆干重（s／平方米）；
P，、P。——样品的经纬纱密度（根／lOcm）；
a,、a。——样品的经纬纱缩率（％）；
W'——样品的经，纬纱公定回潮率（％），
Tex，、Tex。--样品的经，纬纱特数
八、分析织物的组织及色纱的配合
对布样做了以上各种测定后，最后应对经纬纱在织物中交织规律进行分析，以求得此种织物的组织结构。
在对织物的组织进行分析的工作中，我们常用的工具是照布镜、分析针、剪刀及颜色纸等。用颜色纸的目的是为在分析织物时有适当的背景衬托，少费眼力。在分析深色织物时，可用白色纸做衬托，而在分析浅色织物时，可用黑色纸做衬托。
由于织物种类繁多，加之原料、密度，纱特数等因素的不同，所以应选择适当的分析方法以使分析工作能得到事半功倍的效果。 常用的织物组织分析方法有以下几种。
1．拆纱分析法
这种方法对初学者适用。此法应用于起绒织物、毛巾织物、纱罗织物、多层织物和纱特数低、密度大，组织复杂的织物。
这种方法又可分为分组拆纱法与不分组拆纱法两种。
（1）分组拆纱法：对于复杂组织或色纱循环大的组织用分组拆纱法是精确可靠的，现将此法介绍如下。
a.确定拆纱的系统：在分析织物时，首先应确定拆纱方向，目的是为看清楚经纬纱交织状态。因而宜将密度较大的纱线系统拆开，利用密度小的纱线系统的间隙，清楚地看出经纬纱交织规律。
b.确定织物的分析表面；究竟分析织物哪一面，一般以看清织物的组织为原则。如：若是经面组织的织物，以分析织物的反面比较方便，若是表面刮绒或缩绒织物，则分析时应先用剪刀或火焰除去织物表面的部分绒毛，然后进行组织分析。
c.纱缨的分组：在布样的一边先拆除若干根一个系统的纱线，使织物的另一个系统的纱线露出10mm的纱缨，然后将纱缨中的纱线每若干根分为一组，并将1、3、5……等奇数组的纱缨和2纱缨中时，就可以清楚的看出它与奇数组纱和偶数组纱的交织情况。 填绘组织所用的意匠纸若每、4、6……等偶数组的纱缨,分别剪成两种不同的长度。这样，当被拆的纱线置于一大格其纵横方向均为八个小格，正好与每组纱缨根数相等，则可把每一大格作为一组，亦分成奇、偶数组与纱缨所分奇偶数组对应，这样，被拆开的纱线在纱缨中的交织规律，就可以非常方便的记录在意匠纸的方格上。
（2）不分组拆纱法：当了解了分组拆纱法后，不分组拆纱法就容易了解了。首先选择好分析面，拆纱方向与分组拆纱相同，此法不需将纱缨分组，只需把拆纱轻轻拨入纱缨中，在意匠纸上把经纱与纬纱交织的规律记下即可。
2.局部分析法
有的织物表面，局部有花纹，地布的组织很简单，此时只需要分别对花纹和地布的局部进行分析；然后根据花纹的经、纬纱根数和地布的组织循环数，就可求出一个花纹循环的经纬纱数，而不必一一画出每一个经，纬组织点，须注意地组织与起花组织起始点的统一问题。
3．直接观察法
有经验的工艺员或织物设计人员，可采用直接观察法，依靠目力或利用照布镜，对织物进行直接的观察，将观察的经纬纱交织规律，逐次填入意匠纸的方格中。分析时可多填写几根经纬纱的交织状况，以便正确的找出织物的完全组织来。这种方法简单易行主要是用来分析单层密度不大，纱特数较大的原组织织物和简单的小花纹组织织物。

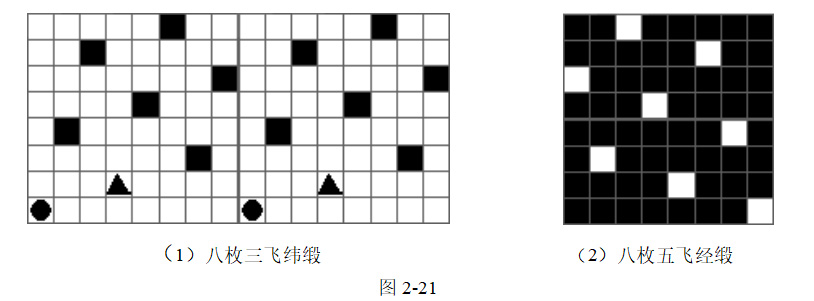

对一般单层织物中的原组织，如5枚、8枚、10枚等缎纹和斜纹组织，可在其纬面效应那一面，用分析针挑起一个经组织点，这根经线在布面上形成抽紧效果，以此为起点，在照布镜下可找到下一个组织循环的相应经组织点，数一下两个经组织点之间的纬线根数，即可判断出此组织的组织循环数（枚数）。飞数靠判断，如8枚缎，只有八枚三飞和八枚五飞两种，在放大镜下观察，找一根纬线，在这根纬线上任找两个相邻的经组织点如图2-21（1）中的圆点，看这两个相邻经组织点上面一根纬线上必有一个经组织点如图2-21（1）中的三角形，此点靠左，为八枚三飞，如图2-21（1）所示；靠右，为八枚五飞。织物反面分析的组织，要变为正面的组织，需将分析的组织左右翻转，经纬组织点互换，如反面分析为八枚三飞纬缎，正面则为八枚五飞经缎，如图2-21（2）所示。
在分析织物组织时，除要细致耐心外，还必须注意布样的组织与色纱的配合关系。对于白坯织物，在分析时不存在这问题。但是多数织物其风格效应，不光是由经纬交织规律来体现，往往是将组织与色纱配合而得到其外观效应。因而，在分析这类色纱与组织配合的织物（色织物）时，必须使组织循环和色纱排列循环配合起来，在织物的组织图上，要标注出色纱的颜色和循环规律。
在分析时大致有如下的几种情况。
(1)当织物的组织循环纱线数等于色纱循环数时，只要画出组织图后，在经纱下方，纬纱左方，标注上颜色和根数即可。
(2)当织物的组织循环纱线数不等于色纱循环数时，在这情况下，往往是色纱循环大于组织循环纱线数。在绘组织图时，其经纱根数应为组织循环经纱数与色经纱循环数的最小公倍数，纬纱根数应为组织循环纬纱数与色纬纱循环数的最小公倍数
----------------------------------------------
